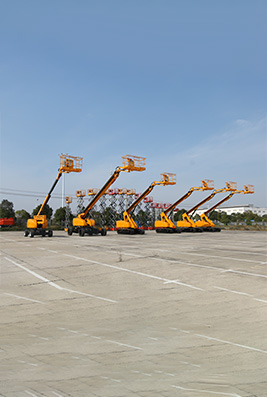

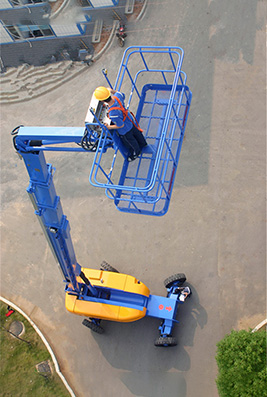

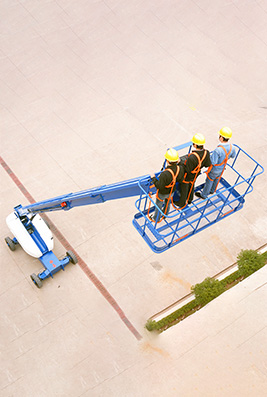

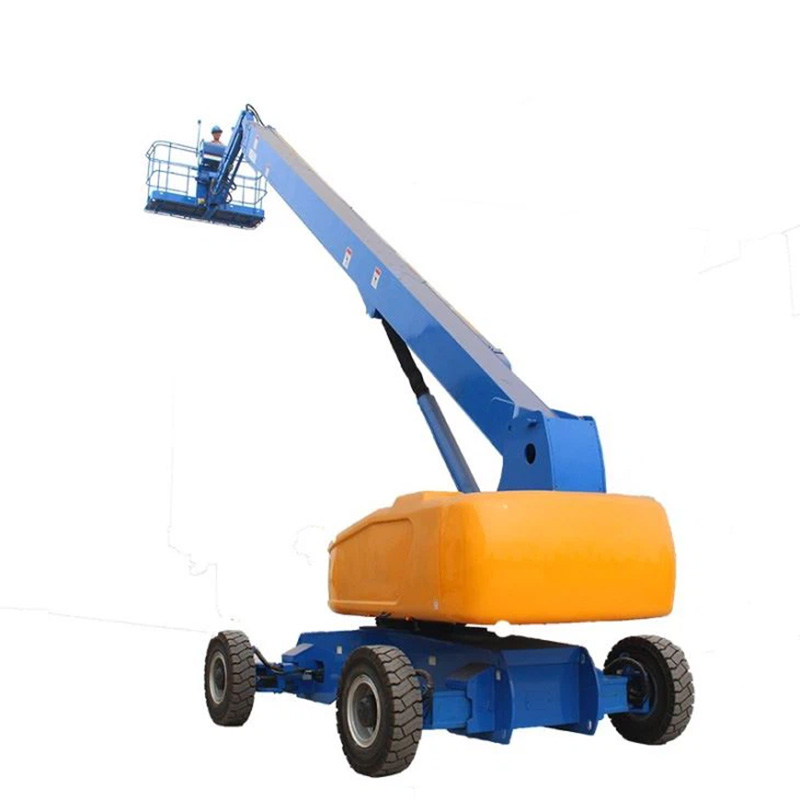

Plate-forme élévatrice à bras droit
La plate-forme de travail aérienne automotrice à bras droit de type GTBZ peut se déplacer librement lors de travaux en hauteur, avec des travail différences et immodérées efficacité. Le moteur hydraulique peut récupérer 40 % de la capacité d'escalade capacité à travers le réducteur planétaire. Le télescopique étendre et le cylindre à huile sont fournis avec une gaine anti-poussière, qui peut efficacement arrêter la poussière|| ||d'entrer. La structure de forme sans effort rend difficile pour le étendre et le châssis de maintenir le sable et la poussière. Le point de vue prolongé capteur peut divulguer la mesure et l'état d'esprit de l'augmentation de vrai heure. L'étape de protection de l'ordinateur portable électrique est supérieure à IP65. L'opération d'extension horizontale variable du système de calcul est importante, et il peut d'ailleurs constamment compléter des opérations à haute altitude intérieur une haute qualité gamme. Il y a deux et quatre roues motrices, deux et quatre roues instructions configurations. Particulièrement fabuleux pour la construction navale, la réparation navale, la construction de développement, acier structure installation, construction de ponts, etc.
Caractéristiques du produit:
(1) Contrôle automate et bus CAN. Un contrôleur industriel est installé respectivement sur le châssis, la plaque tournante et la plate-forme. Le degré de protection de ces contrôleurs est IP65. En même temps, un contrôle de bus CAN avancé est adopté, qui a des circuits simples et une bonne fiabilité; Maintenance et diagnostic de panne simples.
(2) Un dispositif de pesée breveté. Le dispositif de pesage breveté de notre société est utilisé. Le dispositif de pesage peut peser avec précision la charge de travail de l'établi et la diviser automatiquement en différents niveaux de charge. La charge maximale peut atteindre 480 kg. Le dispositif de pesée n'est pas affecté par la position de la charge sur la plate-forme, et le fonctionnement normal du plate-forme est empêchée d'être affecté par une erreur de jugement.
Technique Paramètres :
Modèle |
GTBZ-23 |
GTBZ-25 |
GTBZ-27 |
Hauteur de travail maximale(m) |
25 |
27.2 |
28,7 |
Hauteur de levage maximale (m) |
vingt-trois |
25.2 |
26,7 |
Rayon de travail horizontal maximum (m) |
20.8 |
21.9 |
23.4 |
Capacité portante maximale (kg) |
480/260 |
480/260 |
480/330 |
Rayon de braquage de la roue intérieure(m) |
3 |
3,59 |
3,59 |
Rayon de braquage du navire extérieur(m) |
5.2 |
5,95 |
6.25 |
Taille de la plate-forme (L xlxh)(m) |
1,83 × 0,76 × 1,13 |
1,83 × 0,76 × 1,13 |
2,44 × 0,91 × 1,13 |
Taille de la collection (L xlxh)(m) |
11.08×2.49×2.7 |
11,36 × 2,79 × 2,8 |
8,66 × 2,49 × 2,83 |
Empattement (m) |
2.8 |
3 |
3 |
Capacité de montée maximale |
0,3 |
0,3 |
0,4 |
Angle de rotation du plateau tournant (°) |
360 |
360 |
360 |
Vitesse de rotation du plateau tournant (tr/min) |
0~1.0 |
0~1.0 |
0~1.0 |
Angle de rotation de la plate-forme (°) |
160 |
160 |
160 |
Nombre de sections de rampe(section) |
3 |
3 |
3 |
Angle de relevage de la flèche (°) |
-10~+75 |
-12~+75 |
-12~+75 |
Pression hydraulique maximale(MPa) |
vingt-et-un |
vingt-et-un |
vingt-et-un |
Pression maximale du système de déplacement (MPa) |
25 |
25 |
25 |
Garde au sol (m) |
0,44 |
0,43 |
0,43 |
Capacité du réservoir de carburant (L) |
151 |
151 |
151 |
Vitesse de conduite (repliée)(km/h) |
6.3 |
5.3 |
5.3 |
Vitesse de conduite (état de levage)(km/h) |
1.1 |
1.1 |
1.1 |
Tension du système (V) |
12 |
vingt-quatre |
vingt-quatre |
Puissance nominale du moteur (kw/rmp) |
56/2200 |
56/2200 |
60/2200 |
Taille de la roue motrice |
45219 |
45280 |
45280 |
Type de direction d'entraînement |
4×2×2 |
4×2×2 |
4×2×2 |
Poids opérationnel (kg) |
13540 |
15500 |
16140 |
Modèle |
GTBZ-30 |
GTBZ-32 |
GTBZ-36 |
Hauteur de travail maximale(m) |
32,5 |
34 |
38,7 |
Hauteur de levage maximale (m) |
30,5 |
32 |
36,7 |
Rayon de travail horizontal maximum (m) |
22,9 |
22,9 |
20,5 |
Capacité portante maximale (kg) |
480/340 |
480/340 |
480/340 |
Rayon de braquage de la roue intérieure(m) |
4.14 |
4.14 |
3.13 |
Rayon de braquage du navire extérieur(m) |
6,56 |
6,56 |
6,75 |
Taille de la plate-forme (L xlxh)(m) |
2,44 × 0,91 × 1,13 |
2,44 × 0,91 × 1,13 |
2,44 × 0,91 × 1,13 |
Taille de la collection (L xlxh)(m) |
13 × 2,49 × 3,08 |
13 × 2,49 × 3,12 |
13 × 2,49 × 3,18 |
Empattement (m) |
3,66 |
3,66 |
3.9 |
Capacité de montée maximale |
0,4 |
0,4 |
0,4 |
Angle de rotation du plateau tournant (°) |
360 |
360 |
360 |
Vitesse de rotation du plateau tournant (tr/min) |
0~0.8 |
0~0.8 |
0~0.8 |
Angle de rotation de la plate-forme (°) |
160 |
160 |
160 |
Nombre de sections de rampe(section) |
3 |
3 |
3 |
Angle de relevage de la flèche (°) |
-12~+75 |
-12~+75 |
-12~+75 |
Pression hydraulique maximale(MPa) |
vingt-et-un |
vingt-et-un |
vingt-et-un |
Pression maximale du système de déplacement (MPa) |
25 |
25 |
25 |
Garde au sol (m) |
0,43 |
0,43 |
0,43 |
Capacité du réservoir de carburant (L) |
151 |
151 |
151 |
Vitesse de conduite (repliée)(km/h) |
4.4 |
4.4 |
4.4 |
Vitesse de conduite (état de levage)(km/h) |
1.1 |
1.1 |
1.1 |
Tension du système (V) |
vingt-quatre |
vingt-quatre |
vingt-quatre |
Puissance nominale du moteur (kw/rpm) |
60/2200 |
60/2200 |
60/2200 |
Taille de la roue motrice |
45219 |
45280 |
45280 |
Type de direction d'entraînement |
4×4×4 |
4×4×4 |
4×4×4 |
Poids opérationnel (kg) |
18500 |
18660 |
20000 |
Modèle |
GTBZ-38 |
GTBZ-42 |
GTBZ-46 |
Hauteur de travail maximale(m) |
40.4 |
44 |
48 |
Hauteur de levage maximale (m) |
38,4 |
42 |
46 |
Rayon de travail horizontal maximum (m) |
22,9 |
vingt-trois |
23.4 |
Capacité portante maximale (kg) |
480/230 |
480/230 |
480/230 |
Rayon de braquage de la roue intérieure(m) |
3.13 |
3.13 |
4.13 |
Rayon de braquage du navire extérieur(m) |
6,75 |
6,75 |
7.02 |
Taille de la plate-forme (L xlxh)(m) |
2,44 × 0,91 × 1,13 |
2,44 × 0,91 × 1,13 |
2,44 × 0,91 × 1,13 |
Taille de la collection (L xlxh)(m) |
14,1 × 2,49 × 3,22 |
13,65 × 2,49 × 3,28 |
13,26 × 2,8 × 3,36 |
Empattement (m) |
3.9 |
3.9 |
4.2 |
Capacité de montée maximale |
0,4 |
0,4 |
0,3 |
Angle de rotation du plateau tournant (°) |
360 |
360 |
360 |
Vitesse de rotation du plateau tournant (tr/min) |
0~0.8 |
0~0.8 |
0~0.3 |
Angle de rotation de la plate-forme (°) |
160 |
160 |
160 |
Nombre de sections de rampe(section) |
4 |
4 |
4 |
Angle de relevage de la flèche (°) |
-12~+75 |
-12~+75 |
-12~+75 |
Pression hydraulique maximale(MPa) |
vingt-et-un |
vingt-et-un |
vingt-et-un |
Pression maximale du système de déplacement (MPa) |
25 |
25 |
25 |
Garde au sol (m) |
0,43 |
0,43 |
0,43 |
Capacité du réservoir de carburant (L) |
151 |
151 |
151 |
Vitesse de conduite (repliée)(km/h) |
4.4 |
4.4 |
4.4 |
Vitesse de conduite (état de levage)(km/h) |
1.1 |
1.1 |
1.1 |
Tension du système (V) |
vingt-quatre |
vingt-quatre |
vingt-quatre |
Puissance nominale du moteur(kw/tr/min) |
60/2200 |
60/2200 |
60/2200 |
Taille de la roue motrice |
45280 |
45280 |
385x65-22.5 |
Type de direction d'entraînement |
4×4×4 |
4×4×4 |
4×4×4 |
Poids opérationnel (kg) |
20900 |
21900 |
24900 |
Modèle | GTBZ-23 | GTBZ-25 | GTBZ-27 |
Hauteur de travail maximale(m) | 25 | 27.2 | 28,7 |
Hauteur de levage maximale (m) | vingt-trois | 25.2 | 26,7 |
Rayon de travail horizontal maximum (m) | 20.8 | 21.9 | 23.4 |
Capacité portante maximale (kg) | 480/260 | 480/260 | 480/330 |
Rayon de braquage de la roue intérieure(m) | 3 | 3,59 | 3,59 |
Rayon de braquage du navire extérieur(m) | 5.2 | 5,95 | 6.25 |
Taille de la plate-forme (L xlxh)(m) | 1,83 × 0,76 × 1,13 | 1,83 × 0,76 × 1,13 | 2,44 × 0,91 × 1,13 |
Taille de la collection (L xlxh)(m) | 11.08×2.49×2.7 | 11,36 × 2,79 × 2,8 | 8,66 × 2,49 × 2,83 |
Empattement (m) | 2.8 | 3 | 3 |
Capacité de montée maximale | 0,3 | 0,3 | 0,4 |
Angle de rotation du plateau tournant (°) | 360 | 360 | 360 |
Vitesse de rotation du plateau tournant (tr/min) | 0~1.0 | 0~1.0 | 0~1.0 |
Angle de rotation de la plate-forme (°) | 160 | 160 | 160 |
Nombre de sections de rampe(section) | 3 | 3 | 3 |
Angle de relevage de la flèche (°) | -10~+75 | -12~+75 | -12~+75 |
Pression hydraulique maximale(MPa) | vingt-et-un | vingt-et-un | vingt-et-un |
Pression maximale du système de déplacement (MPa) | 25 | 25 | 25 |
Garde au sol (m) | 0,44 | 0,43 | 0,43 |
Capacité du réservoir de carburant (L) | 151 | 151 | 151 |
Vitesse de conduite (repliée)(km/h) | 6.3 | 5.3 | 5.3 |
Vitesse de conduite (état de levage)(km/h) | 1.1 | 1.1 | 1.1 |
Tension du système (V) | 12 | vingt-quatre | vingt-quatre |
Puissance nominale du moteur (kw/rmp) | 56/2200 | 56/2200 | 60/2200 |
Taille de la roue motrice | 45219 | 45280 | 45280 |
Type de direction d'entraînement | 4×2×2 | 4×2×2 | 4×2×2 |
Poids opérationnel (kg) | 13540 | 15500 | 16140 |
