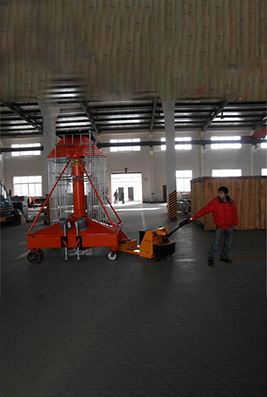

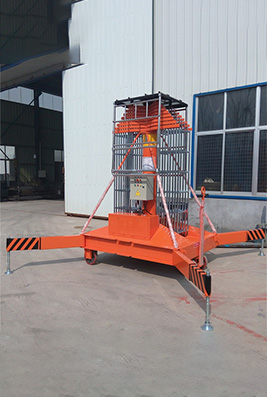

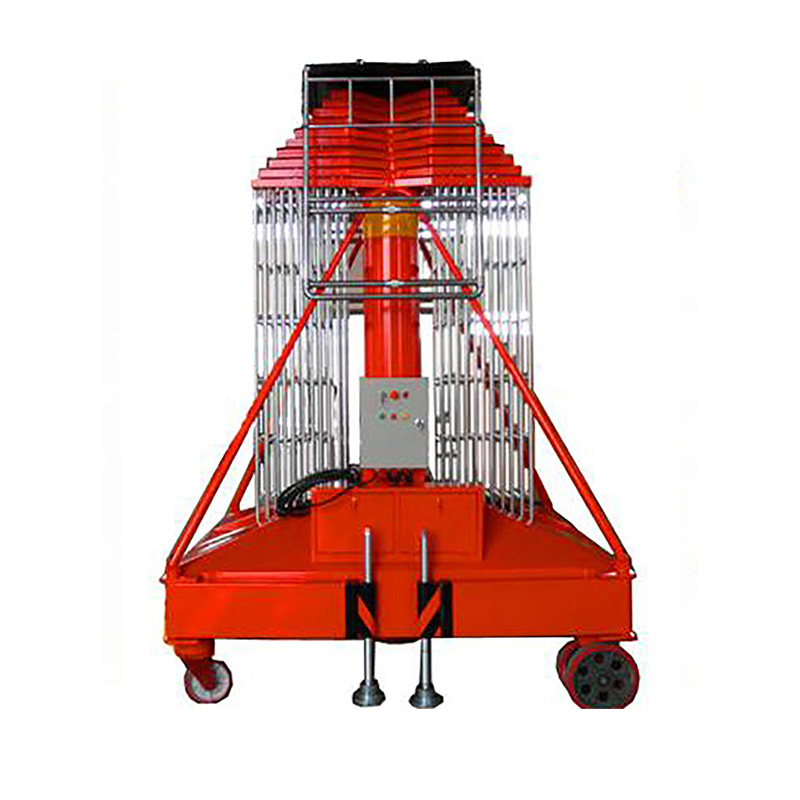

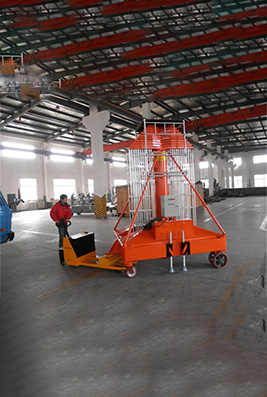

Plate-forme élévatrice de type cylindre à manchon anti-rotation à double échelle
La plate-forme de travail aérien de type cylindre à manchon anti-rotation à double corps est contrôlée de haut en bas et levée électriquement pour rendre le travail aérien plus sûr et plus efficace. Cette série d'ascenseurs est largement utilisée pour les opérations de levage dans les municipalités, l'électricité, les lampadaires, les autoroutes, les quais, les publicités, les jardins, les propriétés résidentielles, les usines, les entreprises minières, les ateliers et autres industries. Cet équipement convient aux grands centres d'exposition et aux halls de grande hauteur, avec une hauteur de fonctionnement supérieure à 20 m. Lorsque le cylindre à huile est incliné, il peut entrer et sortir librement de la porte et est facile à placer et à entretenir. La hauteur maximale de l'ascenseur peut atteindre 35 m et la télécommande sans fil importée fonctionne.
Le total calculateur du double corps vérin à manchon anti-rotation genre nacelle élévatrice est composé d'une plate-forme, cylindre d'huile télescopique, mécanisme anti-rotation à échelle simple ou double échelle, réservoir d'huile de châssis, stabilisateur, sur pied roue, etc. La plate-forme est immédiatement vérifiée|| ||au moyen du cylindre d'huile télescopique. Lorsque le moteur est démarré, le moteur entraîne l' outil pompe vers verse l'huile. L'huile est entrer dans le cylindre d'huile à travers la soupape unidirectionnelle et le canal électromagnétique, et le cylindre d'huile télescopique monte partie à l'aide de une section. Lorsque la plate-forme s'élève à la plus hauteur maximale, la gadget contrainte de plus atteint la pression de travail nominale. À ce moment, il y a une soupape de décharge à décharger, et l'huile contrainte est maintenue à une constante pression de travail. Après l'arrêt, la vanne unidirectionnelle continue la pression, et la plate-forme reste à la plus position de travail, La plate-forme peut rester||| |à n'importe quel rôle sous le plus pic conformément avec le top sur site.
Paramètres techniques:
Modèle |
GTTY—16B |
GTTY—18B |
GTTY—20B |
GTTY—22B |
Hauteur de travail(m) |
18 |
20 |
vingt-deux |
vingt-quatre |
Hauteur de la plate-forme(m) |
16 |
18 |
20 |
vingt-deux |
Capacité de charge (kg) |
200 |
200 |
150 |
150 |
Longueur de collecte(m) |
1,68 |
1,78 |
1,85 |
1,97 |
Largeur de collecte(m) |
1,35 |
1,47 |
1,56 |
1,65 |
Hauteur de collecte(m) |
2.36 |
2.6 |
2,65 |
2,75 |
Longueur de la plate-forme(m) |
0,8 |
0,8 |
0,8 |
0,8 |
Largeur de la plate-forme(m) |
0,8 |
0,8 |
0,8 |
0,8 |
Hauteur du garde-corps(m) |
1 |
1 |
1 |
1 |
Résistance au vent (niveau) |
5 |
5 |
5 |
5 |
Tension (v) CA/CC |
220/12v |
220/12v |
220/12v |
220/12v |
Puissance moteur (kw) |
1.5 |
1.5 |
1.1x2 |
1.1x2 |
Mode marche |
Traction auxiliaire électrique |
Traction auxiliaire électrique |
Traction auxiliaire électrique |
Traction auxiliaire électrique |
Pression d'huile du système |
12Mpa |
12Mpa |
12Mpa |
12Mpa |
Vitesse de montée/descente (m/s) |
0,02/0,05 |
0,02/0,05 |
0,02/0,05 |
0,02/0,05 |
Poids opérationnel (kg) |
1350 |
1430 |
1650 |
1700 |
Modèle |
GTTY—24B |
GTTY—26B |
GTTY—28B |
GTTY—30B |
Hauteur de travail(m) |
26 |
28 |
30 |
32 |
Hauteur de la plate-forme(m) |
vingt-quatre |
26 |
28 |
30 |
Capacité de charge (kg) |
150 |
150 |
120 |
120 |
Longueur de collecte(m) |
1,97 |
2.05 |
2.2 |
2.25 |
Largeur de collecte(m) |
1,65 |
1,75 |
1.8 |
1.9 |
Hauteur de collecte(m) |
2,82 |
3.05 |
3.05 |
3.35 |
Longueur de la plate-forme(m) |
0,8 |
0,8 |
0,8 |
0,8 |
Largeur de la plate-forme(m) |
0,8 |
0,8 |
0,8 |
0,8 |
Hauteur du garde-corps(m) |
1 |
1 |
1 |
1 |
Résistance au vent (niveau) |
4 |
4 |
4 |
4 |
Tension (v) CA/CC |
220/12v |
220/12v |
220/12v |
220/12v |
Puissance moteur (kw) |
1.1x2 |
1.1x2 |
1.1x2 |
1.1x2 |
Mode marche |
Traction auxiliaire électrique |
Traction auxiliaire électrique |
Traction auxiliaire électrique |
Traction auxiliaire électrique |
Pression d'huile du système |
12Mpa |
12Mpa |
12Mpa |
12Mpa |
Vitesse de montée/descente (m/s) |
0,02/0,05 |
0,02/0,05 |
0,02/0,05 |
0,02/0,05 |
Poids opérationnel (kg) |
2200 |
2450 |
2500 |
2800 |
| Modèle | GTTY—16B | GTTY—18B | GTTY—20B | GTTY—22B |
| Hauteur de travail(m) | 18 | 20 | vingt-deux | vingt-quatre |
| Hauteur de la plate-forme(m) | 16 | 18 | 20 | vingt-deux |
| Capacité de charge (kg) | 200 | 200 | 150 | 150 |
| Longueur de collecte(m) | 1,68 | 1,78 | 1,85 | 1,97 |
| Largeur de collecte(m) | 1,35 | 1,47 | 1,56 | 1,65 |
| Hauteur de collecte(m) | 2.36 | 2.6 | 2,65 | 2,75 |
| Longueur de la plate-forme(m) | 0,8 | 0,8 | 0,8 | 0,8 |
| Largeur de la plate-forme(m) | 0,8 | 0,8 | 0,8 | 0,8 |
| Hauteur du garde-corps(m) | 1 | 1 | 1 | 1 |
| Résistance au vent (niveau) | 5 | 5 | 5 | 5 |
| Tension (v) CA/CC | 220/12v | 220/12v | 220/12v | 220/12v |
| Puissance moteur (kw) | 1.5 | 1.5 | 1.1x2 | 1.1x2 |
| Mode marche | Traction auxiliaire électrique | Traction auxiliaire électrique | Traction auxiliaire électrique | Traction auxiliaire électrique |
| Pression d'huile du système | 12Mpa | 12Mpa | 12Mpa | 12Mpa |
| Vitesse de montée/descente (m/s) | 0,02/0,05 | 0,02/0,05 | 0,02/0,05 | 0,02/0,05 |
| Poids opérationnel (kg) | 1350 | 1430 | 1650 | 1700 |
