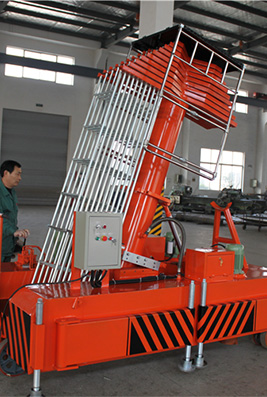

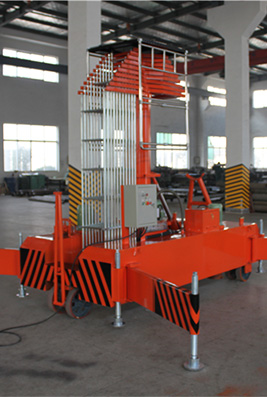

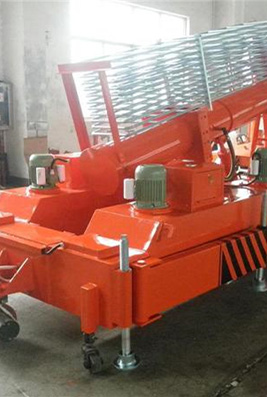

Ascenseur à cylindre à manchon inclinable à double échelle
Plate-forme élévatrice gainée : de plus considérée comme une plate-forme élévatrice gainée, il s'agit d'une machine de travail aérien polyvalente. Sa caractéristique est de expédier la plate-forme avec des opérateurs et outils au exact pic||| |pour distinct ingénierie équipement pour le travail aérien. Cet outil est largement utilisé dans les ateliers industriels et miniers, les halls hauts, les entrepôts, les gares, les places et différentes opérations à haute altitude.
Application du produit : le cylindre à manchon inclinable à double échelle genre la plate-forme de travail aérienne est géré de haut en bas, avec alimenté électriquement levant, rendant aérien travail plus sûr et extra efficace. Cet ascenseur séquence est largement utilisé pour les opérations de levage dans les municipalités, électriques électriques, avenue lampes, autoroutes, quais, publicités, jardins, propriétés résidentielles, usines, entreprises minières, ateliers et différentes industries. Cet équipement est approprié pour massive exposition installations et grandes salles, avec un courant pointe de plus de 20 m. Lorsque le cylindre d'huile est incliné, il peut entrer et sortir librement de la porte et est maniable à la zone et maintient. Le pic de l'ascenseur peut atteindre 35 m, et le wi-fi importé lointain manipulation fonctionne.
Caractéristiques du produit : Le complet dispositif de calcul du double cylindre à manchon inclinable d'échelle genre nacelle élévatrice est composé d'un plate-forme, cylindre d'huile télescopique, mécanisme anti-rotation à échelle simple ou double échelle, réservoir d'huile de châssis, stabilisateur, promenade roue, etc. La plate-forme est à la fois vérin| |||au moyen du cylindre d'huile télescopique. Lorsque le moteur est démarré, le moteur entraîne les outils à pomper pour fournir de l'huile. L'huile est entrer dans le cylindre d'huile via la soupape unidirectionnelle et le canal électromagnétique, et le cylindre d'huile télescopique monte zone à l'aide d'une section. Lorsque la plate-forme s'élève à la plus hauteur maximale, la gadget contrainte en outre atteint la pression de fonctionnement nominale. À ce moment, il y a une soupape de décharge à décharger, et l'huile contrainte est maintenue à une pression de travail régulière. Après l'arrêt, la vanne unidirectionnelle continue la pression et la plate-forme reste à la position la plus de travail, La plate-forme peut rester à n'importe quel rôle sous le haut conformément au pic de travail sur site.
Paramètres de la plate-forme de travail aérien Paramètres techniques :
Modèle |
GTTY—20 |
GTTY—22 |
GTTY—24 |
Hauteur de travail(m) |
vingt-deux |
vingt-quatre |
26 |
Hauteur de la plate-forme(m) |
20 |
vingt-deux |
vingt-quatre |
Capacité de charge (kg) |
150 |
150 |
150 |
Longueur de collecte(m) |
2.8 |
2.9 |
3.0 |
Largeur de collecte(m) |
1,45 |
1,45 |
1.5 |
Hauteur de collecte(m) |
2.2 |
2.25 |
2.25 |
Longueur de la plate-forme(m) |
0,8 |
0,8 |
0,8 |
Largeur de la plate-forme(m) |
0,8 |
0,8 |
0,8 |
Hauteur du garde-corps(m) |
1.0 |
1.0 |
1.0 |
Résistance au vent (niveau) |
5 |
5 |
4 |
Tension (v) CA/CC |
220/12v |
220/12v |
220/12v |
Puissance moteur (Kw) |
1.1x2 |
1.1x2 |
1.1x2 |
Mode marche |
Traction auxiliaire électrique |
Traction auxiliaire électrique |
Traction auxiliaire électrique |
Pression d'huile du système |
12Mpa |
12Mpa |
12Mpa |
Vitesse de montée/descente (m/s) |
0,02/0,05 |
0,02/0,05 |
0,02/0,05 |
Poids opérationnel (kg) |
2350 |
2500 |
2650 |
Modèle |
GTTY—26 |
GTTY—28 |
GTTY—30 |
Hauteur de travail(m) |
28 |
30 |
32 |
Hauteur de la plate-forme(m) |
26 |
28 |
30 |
Capacité de charge (kg) |
150 |
120 |
120 |
Longueur de collecte(m) |
3.1 |
3.2 |
3.2 |
Largeur de collecte(m) |
1.5 |
1.6 |
1.6 |
Hauteur de collecte(m) |
2.3 |
2.35 |
2.35 |
Longueur de la plate-forme(m) |
0,8 |
0,8 |
0,8 |
Largeur de la plate-forme(m) |
0,8 |
0,8 |
0,8 |
Hauteur du garde-corps(m) |
1.0 |
1.0 |
1.0 |
Résistance au vent (niveau) |
5 |
5 |
4 |
Tension (v) CA/CC |
220/12v |
220/12v |
220/12v |
Puissance moteur (Kw) |
1.1x2 |
1.1x2 |
1.1x2 |
Mode marche |
Traction auxiliaire électrique |
Traction auxiliaire électrique |
Traction auxiliaire électrique |
Pression d'huile du système |
12Mpa |
12Mpa |
12Mpa |
Vitesse de montée/descente (m/s) |
0,02/0,05 |
0,02/0,05 |
0,02/0,05 |
Poids opérationnel (kg) |
2800 |
3000 |
3200 |
